簡單來說，菊水的直流電源共分為了5種類型。分別為「雙方向直流電源」、「開關方式直流電源」、「串聯掛接方式直流電源」、「多路輸出電源」與「高速可編程電源」。除了「串聯掛接方式直流電源」與「開關方式直流電源」外，其他幾種類型的直流電源都可以從名稱大致的理解出是什么樣的電源。但是串聯掛接方式與開關方式到底是什么意思呢？

串聯掛接方式

將電壓穩定化元件與被連接在輸出端的負載進行串聯連接，輸出功率以外的能量轉換成熱能使輸出穩定化的方式。

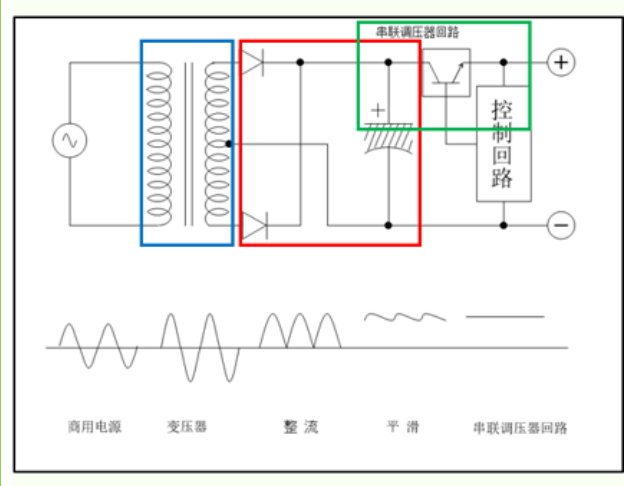

上圖藍色邊框部分：交流(AC)通過變壓器，將1次回路(AC端)與2次回路(DC輸出端)進行絕緣，這樣可以防止觸電的危險。另外，通過1次側的線圈與2次側的線圈比率將輸出所需的電壓升壓或降壓。

上圖藍色邊框部分：交流(AC)通過變壓器，將1次回路(AC端)與2次回路(DC輸出端)進行絕緣，這樣可以防止觸電的危險。另外，通過1次側的線圈與2次側的線圈比率將輸出所需的電壓升壓或降壓。

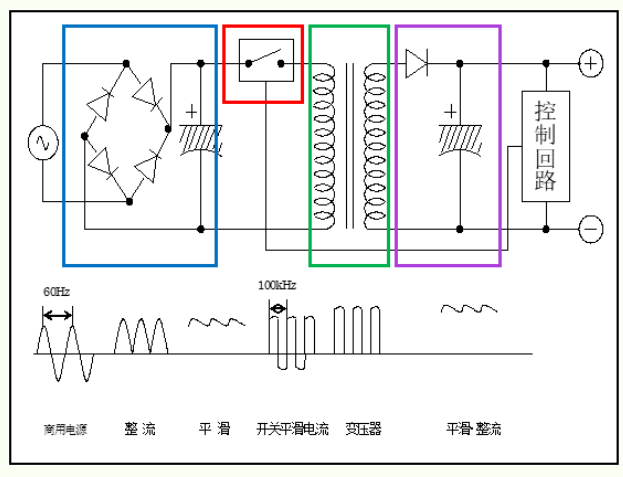

上圖藍色邊框部分：通過整流器將交流(AC)進行整流后再通過平滑電路進行直流輸出。

上圖紅色邊框部分：直流電壓是對變壓器施加如高速開關***樣的ON/OFF高頻率的脈沖波，通過調節ON/OFF脈沖的寬度(占空比)來調整和控制輸出的穩定化。

上圖綠色邊框部分：通過變壓器的1次回路與2次回路的絕緣，可以防止觸電的危險。可對必要的電壓進行上升與下降的控制。

上圖紫色邊框部分：變壓器的2次側對AC進行整流與平滑后輸出。
