產品參數

手動探針座型號如下：

CB-700

CB-100

CB-40-T

CB-40

亞微米電路/射頻測試針座

電路/射頻測試針座

I/O Pad/ Electro -Optics光電測試針座

特點

亞微米工藝集成電路電路測試

線性移動

價格實惠

線性，無后座力移動

I/O Pad 點測

線性移動

可以配合同軸/三軸探針夾具使用

電路點測

I/O Pad 點測

夾具可以30度范圍傾仰

射頻測試

光電器件點測

可以使用鎢探針

較小的體積

體積小

可以配置為東/南/西/北四個方向的射頻針座

可以配合同軸/三軸探針夾具使用

射頻測試能力：直流到 40GHz ~ 120GHz

可以配合使用校準片和校準軟件

探頭接口和線纜45度連接，無需L型轉接頭

探頭可以拆卸維修

帶射頻測試線固定裝置

規格

X-Y-Z方向行程

X-Y-Z移動行程

8 x 8 x 8mm

12 x 12x 12mm

12 x 12 x 12mm

線性移動

絲杠精度

700 Thread / Inch

100 Thread / Inch

80 Thread / Inch

40 Thread / Inch

移動精度

0.1 微米

0.7 微米

2 微米

10 微米

尺寸

100長 x 140寬 x100mm高

90長 x 130寬 x 90mm高

52寬 x 96長 x 76mm高

38寬x 62長 x 45mm高

重 1100 克

重700 克

重 350 克

重200 克

附件

三軸探針夾具同軸探針夾具磁力底座磁力翻轉底座真空底座

電動針座升級 射頻探頭光纖探頭低電流/電容點測配件高壓配件

美國GGB探針

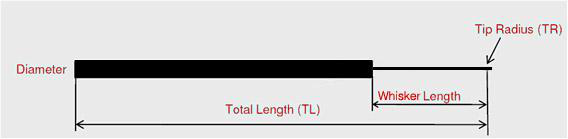

型號	針尖直徑	針桿直徑	針長	材質	根/盒
軟針類:適用于集成電路內部線路點針
T-4-5	0.2 微米	0.51mm	51mm	硬鎢材質	5
T-4-5	0.2微米直徑的針須焊接于鎳質針桿上
T-4-10	0.7 微米	0.51mm	51mm	硬鎢材質	5
T-4-10	0.7 微米針須焊接于鎳質針桿上
硬針類:適用于集成電路電極點針
ST-20-0.5	1 微米	0.51mm	38mm	硬鎢材質	10
ST-20-1.0	2 微米	0.51mm	38mm	硬鎢材質	10
ST-20-2.0	5 微米	0.51mm	38mm/20mm	硬鎢/鈹銅材質	10
ST-20-5.0	10 微米	0.51mm	38mm/20mm	硬鎢/鈹銅材質	10
ST-20-10	20 微米	0.51mm	38mm/20mm	硬鎢/鈹銅材質	10

產品介紹

2um精度磁性吸附手動探針座

激光修復儀類型：32寸半自動、32寸手動、70寸半自動、70寸手動激光修復儀。

CINDBEST探針臺類型：普通晶圓測試探針臺、太陽能電池測試探針臺、積分球探針臺、IGBT高壓大電流探針臺、磁場探針臺、高低溫探針臺、氣敏分析探針臺、低溫真空探針臺、手套箱內探針臺。

探針臺配件：金相顯微鏡、三豐顯微鏡、體式顯微鏡、樣品加熱變溫臺、防震桌、屏蔽箱、三軸調節探針座、RF四維探針座、高頻探針夾具、管狀同軸夾具、管狀三軸夾具、彈簧同軸夾具、彈簧三軸夾具、鎢探針（硬探針、軟探針）、GGB高頻探針等各類探針臺配件。

探針定位器安裝指南：

使用配套螺絲將夾具傾仰安裝固定到探針座上，可以根據需要進行上下調節位置

將探針座擺放在U型平臺上固定好，擰松傾仰夾頭4個螺絲，把夾具金屬桿放入限位孔內，調整合適位置后擰緊螺絲

用鑷子夾住探針中部，將彈簧夾具的彈簧壓縮至探針固定孔露出，將探針插入固定孔，調整好位置后放松彈簧（注意：操作過程中不要觸碰到針尖，否則針尖會變彎）

（傾仰夾頭）（夾頭按需要可上下調節）

（將鎖緊螺母擰松，將夾具桿推入合適的位置）（將此滑套往后推，用鑷子夾住探針推入夾針孔內）

配件：

探針夾具

彈簧式

使用便利，可用于較短時間的大電流（超過1安培）穩定性好，采用進口同軸線纜，精度漏電為10PA，輸出BNC（male）接頭

管狀式

測量微弱電流用，同時可接高壓，采用進口triax線纜，前端管裝屏蔽結構，漏電小于100FA，高壓可耐1000V（需要配合屏蔽箱）
